產品概述：

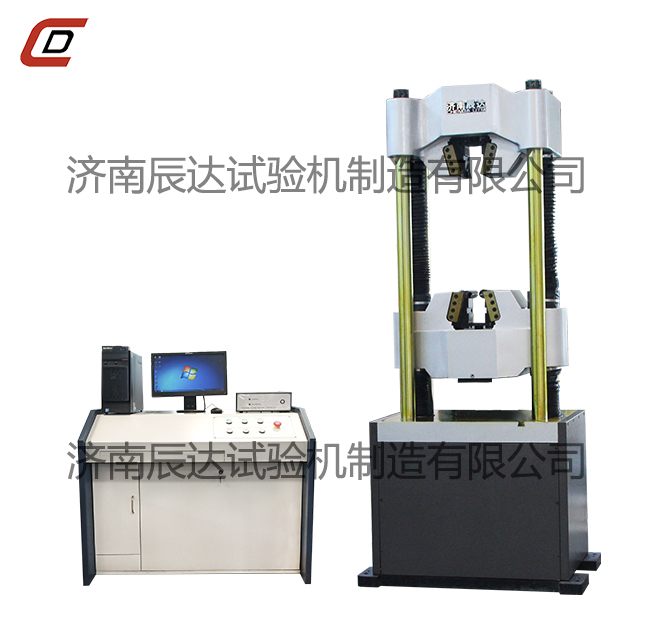

WAW-E型100噸拉伸試驗機采用油缸下置雙空間結構，其中：上橫梁與中橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗；工作臺與中橫梁之間為壓縮空間，可實現對試樣的壓縮、彎曲、剪切等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。
該100噸拉伸試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備相應的夾具可用于其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。
由控制器、伺服閥、負荷傳感器、位移傳感器器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。
技術參數：
規格型號：100噸拉伸試驗機
最大負荷（kN）：1000
試驗機準確度等級：1級
試驗力示值相對誤差：±1％以內
試驗力測量范圍：1％－100％FS
變形測量范圍：1%--100%FS
變形示值相對誤差：±1％以內
應力加載速率范圍：1-100mpa/S
主油缸活塞行程(mm)：250
主油缸活塞上升速度(mm/min)：0～90
中橫梁升降速度(mm/min)：300
立柱數：2絲杠+4立柱
立柱間有效距離（mm）：590
最大拉伸空間（mm）：750
最大壓縮空間（mm）：700
圓試樣夾塊的夾持范圍（mm）：Φ15～Φ55
板試樣夾持厚度（mm）：2～40
壓板尺寸（mm）：200*200*20
主機外形尺寸（長×寬×高，mm）：1120*730*2450
油源外形尺寸（長×寬×高，mm）：1080*620*850
總功率（kW）：5
重量（kg）：3200
